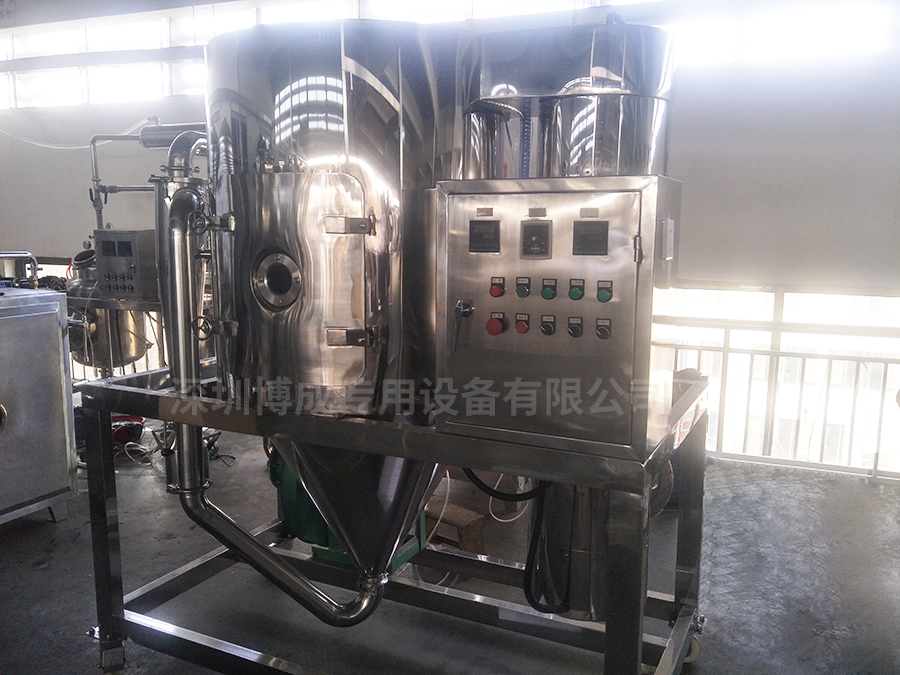

30型喷雾干燥机
一、概述
喷雾干燥机是利用粘合剂的粘结作用，使固体粉末间相互架桥、团聚，从而逐渐形成颗粒。
二、主要特点
1、 加热器不锈钢管制作而成，其传热迅速，换热效率高，不生锈，对物料无污染，使用寿命长。
2、 设备主体为圆形结构，无死角，装卸轻便、易冲洗。
3、 主机底部设有排污口，可方便快捷地将冲洗设备的污水排出。
4、 料斗与带轮子的架子相连，可方便地移动，便于上下料操作。料斗与上筒体间采用硅橡胶密封，卫生、不易老化，密封效果好。
5、 料斗上设有观察视窗及取样器，在工作过程中可清晰地观察内部干燥情况。并可在不停机的情况下,迅速方便地对料斗内的物料进行取样，可更加直观地掌握干燥工艺。
6、 料斗底部装有特殊结构的形网，具有良好的通风效果，并能防止细粉下漏。
7、 料斗与上筒体间的密封采用气缸顶升式密封，密封可靠，操作简单。
8、 在上筒体中装有抗静电过滤布袋，可有效对排风进行过滤，能防止细粉逸出，不吸附物料。并采用双气缸抖袋方式，清灰更加彻底。
三、主要技术参数
1、 投料量（kg/批） 30
2 容器直径（mm） 700
3 容器容积 (L) 100
4、风机功率（kw） 7.5
5 压缩空气耗量(M3/m) 0.5
7、电加热功率（Kw） 27
8、设备重量（Kg） 1200
四、设备配置一览表
序号 名称 规格型号 数量 生产厂家 材料
01 空气过滤器 1套 自制 不锈钢
02 电热器 27KW 1套 自制 不锈钢
03 主机 1台 自制 不锈钢
04 料车 100L 1辆 自制 不锈钢
05 蠕动泵 1台 自制 组件
06 喷枪 1套 自制 不锈钢
07 除尘布袋 1套 自制 抗静电滤布
08 气缸及其组件 5套 无锡
09 引风管道 1套 自制 不锈钢
10 高压风机 7.5KW 1台 常州常武通风机厂 Q235A
12 电器控制柜 1台 自制
数显式温控表 XT-7000系列 2只 余姚温度仪表厂
热电偶 PT-100 1根 余姚温度仪表厂
断路器 DZ47系列 国标电器
交流接触器 3TB、3TF系列 国标电器
热继电器 3UA59系列 国标电器
