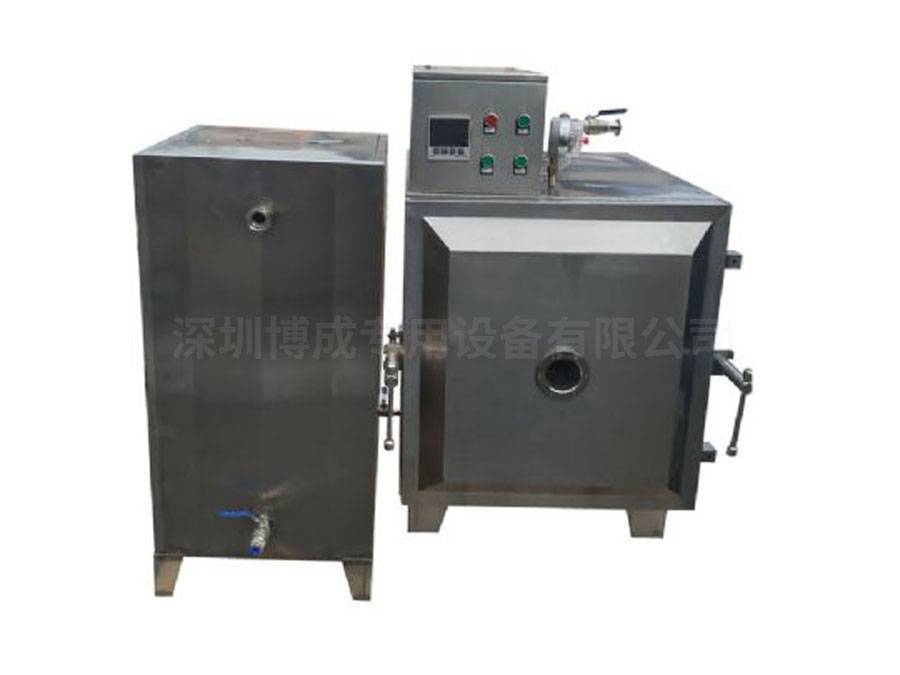

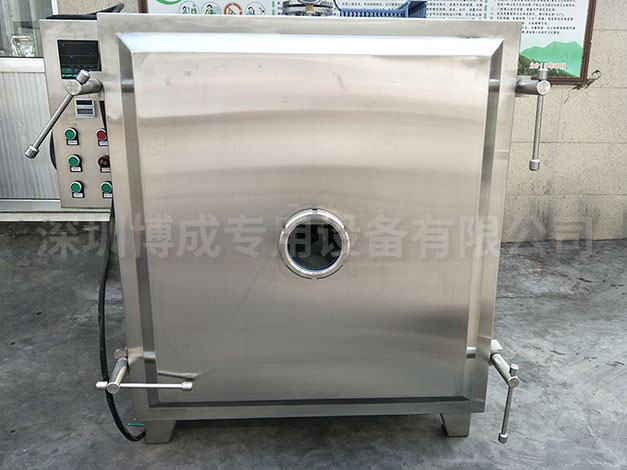

低温真空干燥箱
产品名称 低温真空干燥箱（防爆型）
型号规格 FZG-方型（24盘） 数量 1台
供货范围 整机，供方负责安装，调试
主要技术参数
外形尺寸：1375×1560×1800mm(宽×深×高)
工作室尺寸：1214×1475×1310mm(宽×深×高)
配套烘盘：24只
烘盘尺寸：640×460×45mm
加热方式：蒸汽加热
蒸汽加热盘管散热面积：28m2
箱内真空度：-0.098-0.1Mpa（空载状态下）
箱内真空度负载：0.06-0.09MPA
散热器使用压力：≤0.3-0.8Mpa
箱内使用温度：常温～140℃
性能及特点
真空干燥箱是属于一种静态式真空干燥设备。真空干燥箱是利用真空泵对箱内进行抽气抽湿。使工作处于真空状态，将潮湿的物料放入箱内，在真空条件下进行加热干燥，物料中的水份在真空条件下的沸点很低，使物料的干燥速率大大加快，同时也节约了能源。物料在进入真空干燥箱内干燥时，物料始终处于静止状态，形体不会被破坏（如物料比重很轻，且粒度很细，也不会到处飞扬），干燥前还可以进行消毒处理。因真空状态下物料溶剂沸点降低，所以又适用于干燥不稳定或热敏性物料。真空干燥箱有良好的密封性，所以又适用于干燥需回收溶剂和含有强烈刺激，有毒气体的物料。
低温真空干燥箱加热方式采用蒸汽加热。
制作技术要求
1、箱体内胆采用3042B δ5mm不锈钢材料制作，顶部呈圆弧形，配有冷凝水消除装置，使物料在干燥过程中汽化后所产生的冷凝水不能滴入烘架上盛物料的烘盘中，底部呈漏斗状，箱内的冷凝水由四周集中到底部中间，经下面的排污管道由不锈钢球阀排出箱外，节省了干燥时间。箱内四角均圆弧角制作，无死角，易清洗，排污好。内胆密焊成形，并经耐压及渗透测试。内胆加强焊接成形后，经精密抛光处理，表面光洁、平整。
2、箱体加强采用优质A3、8#槽钢制作，焊接材料采用E309优质不锈钢焊条焊接，焊接强度好，箱体在长期反复真空状态下工作中具有不变形，焊道不受损，使用寿命长等特点，
3、箱体的外壳采用304 δ1.2mm优质不锈钢材料制作，密焊成形，具有表面平整、无焊迹、无划痕、外形美观等特点。
4、箱体的保温材料采用优质硅酸铝纤维棉保温，保温效果好，表面温度不超过室内温度5℃，节约了能源。
5、箱内的烘架采用φ32×3mm不锈钢圆管制作，氩弧焊接后烘架的表面全部经打磨抛光处理，
6、烘架设计制作为活动式（箱内如需清洗时可将烘架取出），（因烘架较重，清洗时可以将烘架拉到牵引车上），方便烘架进出，降低了劳动强度，节省时间。
7、烘箱加热方式为蒸汽加热，密焊成形后反复试压，（试气压力为4kg）蒸汽散热盘管为直排式，散热面积为28m2,烘架设计为8层，作为放置烘盘用。
8、烘架上安装烘盘托条，材料为3042B δ2.0mm不锈钢角钢。托条距离盘管散热器2mm，因散热器的表面温度较高，如果直接将料盘摆放在散热器上会将料盘底部的物料烤坏，而且料盘底部透气，使料盘中物料受热均匀，提高干燥速度。
9、烘箱内配备烘盘24只，尺寸为640×460×45mm，采用材料为3042Bδ0.8mm不锈钢冲压，打孔盘，表面平整，光滑、无死角。
10、散热器与管道连接形式为不锈钢快接，如需对箱内进行清洗时可快速撤除烘架。
11、箱门密封采用磨菇形食用硅橡胶密封条，其使用寿命长，密封效果好。
12、抽真空接口安装在箱体的顶部，孔径为Dg50，与真空泵连接形式为法兰连接。厂家配备的真空泵采用螺杆式真空泵LG-5.5KW,该泵每分钟的抽气量为14m3，适用于抽除气体和水蒸汽，吸气压力达到33mpar（97%真空度），当真空泵的吸收压力低于80mpar的状态下长期工作时，可连接腐蚀保护管对真空泵进行保护，。
缓冲罐（若厂家回收气体中的溶剂时，应配备冷凝器、缓冲罐对溶剂进行回收，配有电磁阀，预防真空过大，配有蒸汽气动电磁阀一台，疏水阀一只。
13、干燥箱的放空阀安装在箱体的右侧部位，操作方便，放空阀采用Dg20不锈钢球阀。
14、干燥箱配备真空表。
15、干燥箱配备窥视镜2只。
16、箱门的压紧为不锈钢手轮，共计4只，分别安装在箱门四周，操作方便，外形美观。
17、箱门的铰链为不锈钢材料，箱门开、关灵活。
干燥箱配备电器防爆控制箱1台，可安装在箱体上或操作间任何一处便于操作的地方。
此设备可以自动，手动。
