使用范围:
摇摆式颗粒机可将混合的粉末状物制成颗粒，也可将块状的干料粉碎成所需的颗粒。摇摆式颗粒机适用于制药厂、化工厂、食品厂、科研单位、实验室、医院、保健品厂批量生产。摇摆式颗粒机整机全部采用优质不锈钢制造，符合GMP标准。
结构特点：

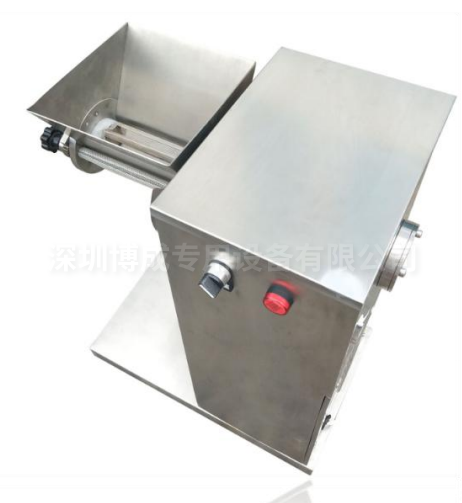

摇摆式颗粒机主要由加料斗、滚轴、筛网和机械传动系统等组成。它工作时，机械传动系统带动滚筒转动，滚筒上有七根截面形状为梯形的“刮刀”，滚筒下面紧贴着带有用轮的管夹夹紧的筛的筛网。成团的物料由加料斗加入，由于滚筒正反向旋转而刮刀对湿物料产生挤压和剪切作用。将物料挤过筛网成粒。
摇摆式颗粒机运行时，加料理和筛网位置的松紧直接影响制得颗粒的质量。加料斗中加料量多而筛网夹得比较松时，由于滚筒旋转时能增加软材通过筛网的次数，均能使得的颗粒坚硬。
摇摆式颗粒机制得的颗粒一般粒径分布均匀，有利于湿粒均匀干燥。它的主要特点为旋转为旋转滚筒的转速可以调节，筛网装卸容易，还可适当调节其松紧。机械传动系统全部密封在机体内，并附有调节系统，提高了机件的寿命。但由于成粒过程是由滚筒直接压迫筛网而成粒的，物料对筛网的挤压力的摩擦力均较大。使用金属筛网时易产生金属污染处方，而尼龙筛网由于容易破损需经常更换，在使用时应加以注意。
技术参数：
型号 产量（kg/h） 功率（kw） 滚筒转速(r/min) 摇摆幅度(0) 滚筒直径（mm） 体积（cm） 重量(kg)
WK-60 20-30 0.55 46 360 60 54x32x85 70
WK-100 30-200 1.1 55 360 90 70x40x100 180
WK-160 60-300 2.2 55 360 160 100x81x122 280
WK-250 200-500 5.5 55 360 250 110x90x140 320
WK-300 300-800 7.5 55 360 300 130x110x150 500
构造说明：

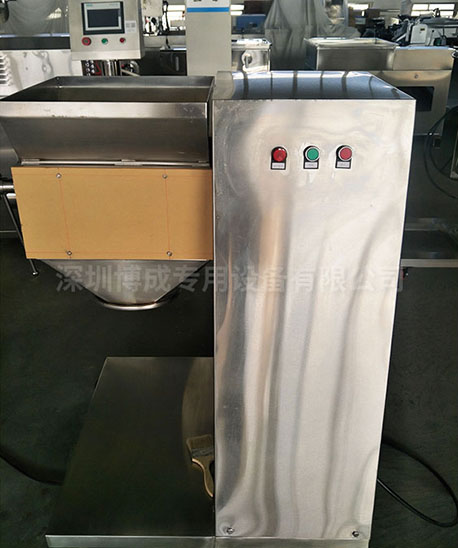

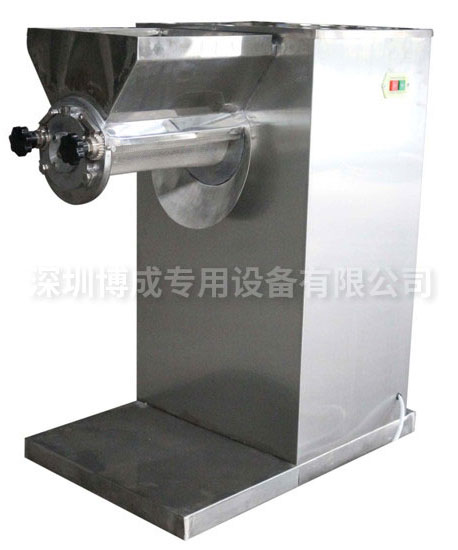

长方体、有轴承架、减速箱、机座三大件组成。加料粉斗与轴承架连结、伸向机外，机座前端设计为伸出、着地广而平稳，因此不需安装、可任意放置室内使用。
颗粒制造装置: 转筒横卧装置在料斗下面,前后有轴承支座,它通过齿条的传动,作倒顺回转.端面的前轴承座为活动式,装拆时|﹑只要旋下三个螺钉了，前轴承座和旋转滚筒可依次抽出。旋转滚筒的二端采用对称凸形连轴节，不受倒顺限制、装拆方便。
筛网夹管：装置在旋转筒的两旁，用钢管制造，中间开有一条长槽，筛网的两端嵌入槽内，转动手轮将筛网包在旋转滚筒的外圆上，手轮内挡有棘轮撑住，松紧可以调节。
减速箱： 采用锅轮传动，速比为1：30，箱内可储机油，保证齿杆、齿轮和蜗轮付润滑良好及无噪音，蜗轮外端，装有偏心杆带动齿杆往复运动，与啮合的齿轮轴即作倒顺回转运动。
机座电机：电机安装板与机坐铰链连接，另一端与螺母连接，当转动机座上手轮时调节丝杆旋转、螺母即带动电机板上下、可调三角带松紧。
电气原理：
电器原件表：
序号 代号 名称 型号 数量
1 HK 组合开关 HZ10-10/3 1
2 D 电动机 YO6324 1
安装说明：
本机为整台装箱，拆箱后搬至适当使用地方，垫平后即可使用。
电气线路的装置，是不受旋转方向的限制，线路由底座下面经由皮带罩接至开关，有线卡夹紧。
使用说明：
使用方法：开动机器，将混合料倒入斗内，由旋转滚筒的摇摆作用，压挤物料过筛网形成颗粒，如粉碎块子，应逐渐加入，不宜加满，以免受压过大，而使筛网易损
注意事项：粉斗内如粉末停止不下，切不可用手去铲，以免造成伤手事故，应用竹片铲或停车工作。
保养说明：
定期检查机件，每月进行一次，检查蜗轮、蜗杆、轴承等活动部分是否灵活和磨损情况，发现缺陷应及时修复，不得勉强使用。
机器应放在干燥清洁的室内，其大气中不得含有虚含有酸类、及其它对机件有腐蚀性气体流动的场所使用。
机器一次使用完毕后或停工时，应取出旋转滚筒进行清洗和刷清斗剩余粉子，然后装妥，为下次使用做好准备工作。
如使用时间较长，必须将机器全身揩擦干净，机件的光面涂上防锈油，用布缝罩好。
