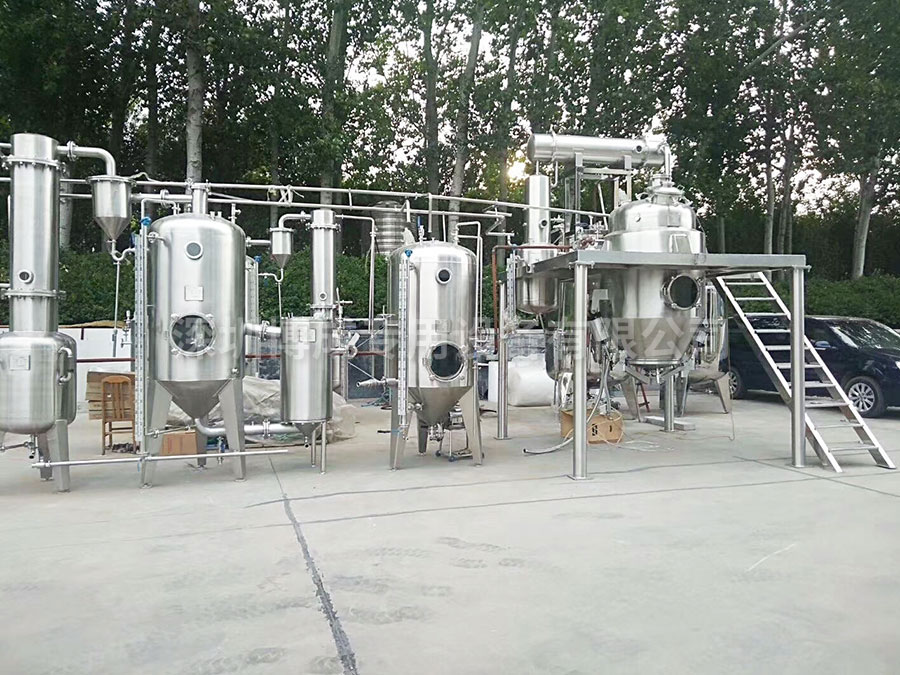

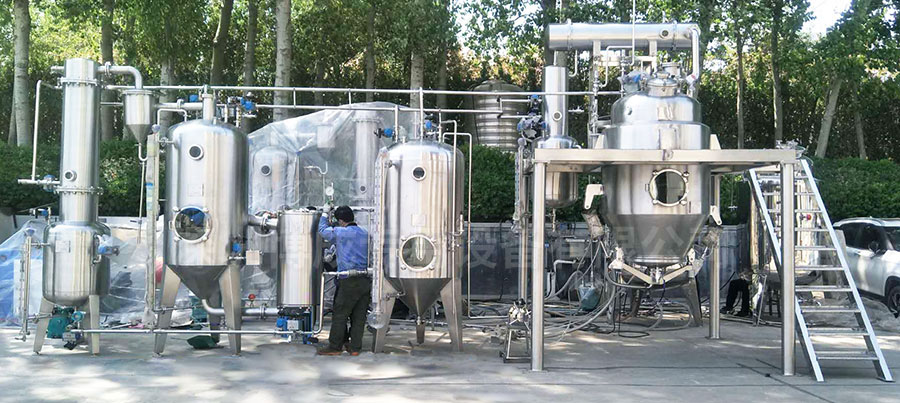

产品概述：
本机是药物有效成份的提取与浓缩联合应用装置，其优点是集提取和浓缩于一体，采用全封闭连续循环提取浓缩，在热提取过程中，提取罐内的药液经滤层连接进入加热器，蒸发器内，进行循环浓缩，提取与浓缩所产生二次蒸汽，经冷凝器冷凝后的热冷凝液回流至提取罐内的物料深层，使物料充分接触起了动态提取与补充溶剂的作用，同时缩短提取浓缩时间，大大提高生产效率和药物得膏率。
工作原理：
中药热回流提取浓缩机组是综合了回流、渗漉提取、逆流提取与热回流抽提浓缩四种提取原理，将中药的提取、浓缩两道工序同时进行，完成中药提取、浓缩新工艺，并改进提取罐内带压于常压的高温煎煮工艺，利用真空负压进行低温提取低温浓缩，使提取罐内的工作温度控制在60~80℃,浓缩温度控制在50℃～70℃,保持了中药材有效成份不被蒸发流失。同时将提取、浓缩产生的蒸汽经热冷器冷凝，回流到提取罐中，作为新溶剂加到药材里面，新溶剂从上至下通过药材层，起了动态渗漉作用，溶解药材的可溶性物质到达提取罐底部，进入浓缩器进行浓缩。根据多年的实践与研究，在真空低温汽化热的作用下，浓度差越大，有效成份提取率越高，回流的热冷凝液根据相应的型号规格在合适的时间内将提取罐原溶剂都更换一次，使提取罐内药材组织中溶质与浸出液中的溶质在单位时间能保持一个较高的浓缩差。
产品特点：
一、全封闭循环提取浓缩，可节省能源0.3-0.5倍。
二、根据不同药物减少溶剂0.5-1倍，而增加投料量20%--60%。得膏率提高10%以上。
三、热回流，常压提取，低温浓缩，缩短生产时间在1/3以上。
四、适用于水提或醇提。
五、取消中间贮藏等，节省投资50%。
六、如增加数显调节仪，温度可调。
七、设备结构紧凑，操作方便，占地面积节省50%
技术参数：
型号
项目 提取罐容积
（m3） 蒸发能力
（㎏/h） 罐内工作压力
（Mpa） 夹套工作压力
（Mpa） 浓缩比重
（%） 罐内工作温度
（℃） 提取罐/浓缩罐电加热功率
(KW)/蒸汽 时间(h) 外形尺寸
长×宽×高(m) 真空泵
TNH-0.3 0.3 60 常压﹣0.07 ≤0.09 1.2～1.35 55～100 24KW/12KW/蒸汽 3-5 4.5×2×3 SK-0.4
TNH-0.4 0.4 80 常压﹣0.07 ≤0.09 1.2～1.35 55～100 24KW/12KW/蒸汽 3-5 4.5×2×3 SK-0.4
TNH-0.5 0.5 100 常压﹣0.07 ≤0.09 1.2～1.35 55～100 30KW/15KW/蒸汽 3-5 5×2.5×4 SK-0.4
TNH-0.8 0.8 150 常压﹣0.07 ≤0.09 1.2～1.35 55～100 36KW/30KW/蒸汽 4-6 5×2.6×4 SK-0.8
TNH-1 1 200 常压﹣0.07 ≤0.09 1.2～1.35 55～80 45KW/30KW/蒸汽 5-7 5×3×4.5 SK-0.8
TNH-2 2 350 常压﹣0.07 ≤0.09 1.2～1.35 55～80 蒸汽 5-7 6×3.3×6 SK-1.5B
TNH-3 3 500 常压﹣0.07 ≤0.09 1.2～1.35 55～80 蒸汽 5-8 7×3.3×6 SK-1.5B
TNH-4 4 750 常压﹣0.07 ≤0.09 1.2～1.35 55～80 蒸汽 5-9 7.5×3.5×6.5 SK-3B
TNH-6 6 1000 常压﹣0.07 ≤0.09 1.2～1.35 55～80 蒸汽 6-10 8×7.5×7 SK-3B
常识提示：
烘箱只能烘干含有水分的物料，禁止烘干含有易燃易爆或者可燃可爆成分的物料，如含有酒精、硝酸、油脂类的物料……
安全注意事项
1、粉碎、制丸、胶囊填充、包装、混合设备等操作不当时容易发生伤手事故；
2、注意用电安全，严防电击、超负荷等原因引发火灾；
3、烘箱设备，提取浓缩设备，粉碎设备、球型浓缩设备、夹层锅等所有设备全部出厂设备为常规（非防爆）设备，不得加工含有酒精等可燃可爆成分的物料。
4、设备本身不具备任何防爆作业功能，禁止进行烘干、提取、加工含酒精、硝酸等一切易燃易爆成份及以酒精（但不局限于酒精的一切易燃易爆物品）为溶剂做的一切物料的作业加
工，禁止进行加工其他含易燃易爆物品及其它物质的作业，以免发生火灾、爆炸等安全事故，如违规操作造成的一切后果由操作责任方负责。
5、贵处如加工易燃易爆可燃可爆物品应按照防爆要求采购正规防爆设备，使用时应在正规防爆车间操作作业，设备安装及使用应接受当地特检部门备案监管，设备按时定期接受监管部门效验检测，作业应由正规带证作业人操作。
所有设备要按照公司提供的操作规程操作，定期检查维护保养。
